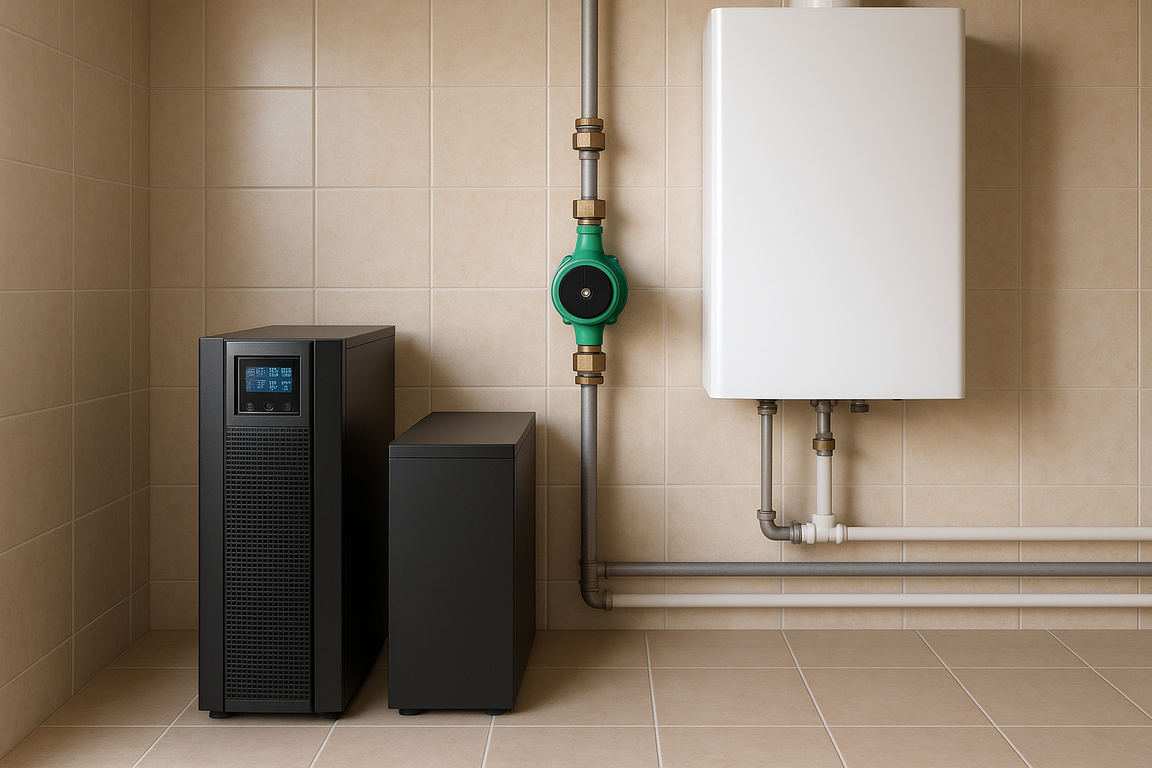

ИБП для насоса и котельной: как учесть пусковой ток двигателя
ИБП для насоса подбирают не по паспортной мощности двигателя, а по пусковому току: при запуске насос потребляет в 3-7 раз больше номинального тока в течение 0,1-0,5 секунды, и источник должен пережить этот бросок без отключения по перегрузке. Мощность считают в вольт-амперах с запасом на старт, а не в ваттах из паспорта, и для насоса котельной или скважинного насоса за городом берут только модель с чистой синусоидой на выходе.
Ниже разбираем, почему пусковой ток двигателя ломает расчёт «по ваттам», чем онлайн ИБП отличается от линейно-интерактивного при работе с насосом, как заложить запас по мощности и автономии и почему модифицированная синусоида портит электронику насоса и котла. Материал рассчитан на тех, кто выбирает ИБП для котельной или для дома с автономным водоснабжением.
Кратко: главное
- ИБП для насоса подбирают по пусковому току, а не по паспортной мощности: старт двигателя даёт бросок тока в 3-7 раз выше номинала, и источник должен пережить его без отключения по перегрузке.
- Мощность считают в вольт-амперах (ВА), не в ваттах: паспортную мощность насоса в Вт делят на cos φ (обычно 0,6-0,85), и именно ВА определяют требуемую мощность ИБП.
- Практический запас на пуск – в 2,5-3,5 раза выше расчётной ВА насоса, иначе при каждом старте сработает защита от перегрузки и циркуляция прервётся.
- Для насоса и котла нужна только чистая синусоида: модифицированная (ступенчатая) волна искажает работу плат розжига, регуляторов вентилятора наддува и обмоток двигателя.
- Онлайн ИБП с двойным преобразованием держит пусковой ток увереннее линейно-интерактивного: инвертор работает постоянно, и бросок тока не идёт через механизм переключения на батарею.
Почему пусковой ток решает всё
При включении асинхронный двигатель насоса потребляет пусковой ток в 3-7 раз выше номинального рабочего тока. Длится это недолго – обычно от 0,1 до 0,5 секунды, пока ротор не наберёт обороты. Для бытовой сети такой бросок почти незаметен: трансформатор подстанции легко выдерживает кратковременную перегрузку в разы. У ИБП картина другая – силовые ключи инвертора имеют жёсткий предел мгновенного тока, и превышение этого предела приводит к срабатыванию защиты.
Возьмём насос 750 Вт с cos φ 0,8: рабочая полная мощность составляет 750 / 0,8 = 938 ВА. При пуске ток растёт в 5 раз, что по мощности эквивалентно кратковременной потребности около 4700 ВА. Немногие источники держат такую нагрузку даже 0,3 секунды без ухода в защиту – отсюда практика намеренного оверсайзинга ИБП относительно паспортной мощности насоса. Если ИБП уходит в перегрузку при каждом старте, циркуляционный насос котельной останавливается, а котёл может аварийно отключиться по датчику потока теплоносителя.
Ватты, вольт-амперы и запас на пуск
Полная мощность в вольт-амперах всегда больше активной мощности в ваттах на величину, обратную коэффициенту мощности: S = P / cos φ. У маломощных циркуляционных насосов cos φ обычно ниже – около 0,55-0,65, у мощных скважинных и станционных насосов он ближе к 0,8-0,85. Паспортные 90 Вт циркуляционного насоса котла в пересчёте дают около 150 ВА, а насос дома на 550 Вт с cos φ 0,8 превращается в 690 ВА нагрузки для ИБП.
Дальше вступает запас на пуск. Практическое правило: рекомендуемая мощность ИБП берётся в 2,5-3,5 раза выше расчётной полной мощности насоса в ВА. Точное значение зависит от перегрузочной способности конкретной модели, указанной в паспорте как допустимая перегрузка на определённое время (например, 150% в течение 30 секунд или до 200-300% на доли секунды). Общее правило не заменяет эту цифру: перед покупкой сверяйте её с реальным пусковым броском вашего насоса.
Онлайн или линейно-интерактивный ИБП для насоса
Линейно-интерактивный ИБП пропускает сетевое напряжение через себя с коррекцией автотрансформатором (AVR) и переключается на батарею при аварии сети с задержкой 2-10 миллисекунд. Пока есть сеть, пусковой ток насоса идёт в основном через неё, а не через инвертор – это снижает нагрузку на электронику ИБП, но означает, что при пропадании сети именно в момент старта насос может не получить нужный ток вовсе.
Онлайн ИБП с двойным преобразованием работает иначе: инвертор постоянно формирует выходное напряжение из энергии батарей и выпрямленной сети, независимо от аварии. Время переключения равно нулю, а пусковой ток насоса всегда проходит через собственный инвертор – поэтому такие модели дают более стабильную синусоиду в момент старта. Для постоянно работающей котельной это практически обязательный выбор; для редко включаемого дачного насоса с щедрым запасом по ВА хватит и линейно-интерактивной модели.
| Критерий | Online (двойное преобразование) | Линейно-интерактивный |
|---|---|---|
| Форма выходного напряжения | Чистая синусоида всегда | Чистая в дорогих моделях, ступенчатая в бюджетных |
| Время переключения на батарею | 0 мс, батарея всегда в контуре | Обычно 2-10 мс |
| Поведение при пусковом токе | Ограничено перегрузочной способностью инвертора | Часть тока идёт через сеть в режиме AVR |
| Стабильность для платы котла | Высокая, инвертор фильтрует помехи сети | Зависит от диапазона AVR |
| Типичное применение | Котельная, насосная станция, постоянная нагрузка | Дом с редкими включениями насоса |
Почему модифицированная синусоида убивает насос и котёл
Модифицированная (ступенчатая) синусоида – это грубая аппроксимация переменного напряжения прямоугольными ступенями, а не плавная кривая. У чистой синусоиды при действующем значении 220 В пиковое напряжение около 311 В; у ступенчатой аппроксимации форма волны и пиковые значения отличаются, а между ступенями есть плоские участки без плавного перехода через ноль. Платы автоматики котла с фазовым управлением – модуляция вентилятора наддува, розжиг – определяют момент переключения именно по форме волны и переходу через ноль. На ступенчатом сигнале эти алгоритмы сбоят, и котёл может выдать ошибку по датчику пламени или вентилятора либо работать нестабильно.
Двигатель насоса тоже страдает: несинусоидальный ток содержит гармоники высшего порядка, которые дают дополнительный нагрев обмоток и гудение сердечника статора. При долгой эксплуатации на модифицированной синусоиде это ускоряет старение изоляции и сокращает ресурс двигателя. Насосы с электронным управлением (ECM-приводы, частотные преобразователи) особенно чувствительны: их входные каскады рассчитаны на определённую форму сети, и ступенчатая волна может привести к нестабильной работе или срабатыванию встроенной защиты. Поэтому для насоса и котельной автоматики берут только модель ИБП с чистой синусоидой на выходе – в характеристиках это указано прямо как «pure sine wave», а не «approximated sine wave».
Автономия: сколько минут держать насос
Для насоса котельной автономия обычно нужна не на весь блэкаут, а на 15-30 минут – этого хватает, чтобы запустить резервный генератор или корректно завершить рабочий цикл котла. Энергию батарей считают по формуле: E = (t x P) / (КПД x K_разр), где t – время в часах, P – мощность нагрузки в ваттах, КПД инвертора обычно 0,85-0,95, а K_разр – допустимая глубина разряда, около 0,6-0,8.
Пример: циркуляционный насос котла 90 Вт, нужна автономия 20 минут (0,33 ч), КПД 0,9, глубина разряда 0,7. Энергия батарей: E = (0,33 x 90) / (0,9 x 0,7) ≈ 47 Вт·ч – хватит небольшой батареи, например 7 А·ч при 12 В (84 Вт·ч с запасом). Для насосной станции с нагрузкой 1100 Вт та же автономия потребует уже около 580 Вт·ч – линейку из нескольких батарей большей ёмкости или внешний батарейный блок. Ёмкость батарей отвечает только за длительность работы, а не за то, переживёт ли ИБП сам момент пуска – это две разные задачи расчёта.
Ошибка расчёта ИБП для насосной нагрузки чаще всего не в автономии, а в мгновенной перегрузке при старте: источник должен выдержать бросок пускового тока двигателя, а не просто накопить энергию для работы после пропадания сети.
Принцип подбора ИБП для двигательной нагрузки, IEC 62040
Частые ошибки при подборе ИБП для насоса
Типовые просчёты повторяются от объекта к объекту. Первый – подбор только по ваттам: паспортную мощность насоса берут как есть, забывая пересчитать в ВА через cos φ. Второй – нет запаса на пусковой ток: источник рассчитан впритык по рабочей мощности, и при каждом старте срабатывает защита от перегрузки. Третий – модифицированная синусоида вместо чистой – экономия на топологии оборачивается сбоями платы котла и нагревом обмоток. Четвёртый – автономия «на глаз» без формулы, без учёта КПД и глубины разряда. Пятый – слепая вера в общее правило запаса без проверки паспорта модели: перегрузочная способность у разных ИБП отличается в разы, и это единственная точная цифра для расчёта.
Часто задаваемые вопросы
Как рассчитать мощность ИБП для насоса?
Переведите мощность двигателя из Вт в ВА (разделите на cos φ, обычно 0,6-0,85), затем умножьте на 2,5-3,5 для запаса на пусковой ток. Проверьте в паспорте модели её перегрузочную способность – общее правило не заменяет цифры производителя.
Чем опасна модифицированная синусоида для насоса?
Ступенчатая аппроксимация даёт несинусоидальный ток с гармониками: обмотки двигателя греются сильнее, а платы котла с фазовым управлением вентилятора наддува и розжига могут работать некорректно или выдавать ошибку.
Онлайн или линейно-интерактивный ИБП выбрать для котельной?
Для постоянно работающего оборудования котельной предпочтителен онлайн ИБП с двойным преобразованием: инвертор работает непрерывно, время переключения равно нулю, а пусковой ток насоса всегда проходит через инвертор, а не через сеть напрямую.
Сколько минут автономии нужно насосу котельной?
Обычно 15-30 минут – этого хватает, чтобы запустить резервный генератор или корректно завершить цикл котла. Автономию считают по формуле: энергия батареи (А·ч x В), умноженная на КПД инвертора и глубину разряда, делится на мощность нагрузки в ваттах.
Можно ли поставить ИБП впритык по мощности, без запаса на пуск?
Нет. Без запаса на пусковой ток ИБП будет уходить в защиту от перегрузки при каждом включении насоса, и циркуляция в котельной будет прерываться. Закладывайте минимум 2,5-3-кратный запас по ВА или смотрите паспортную перегрузочную способность модели.
Как подобрать ИБП Hiden для насоса и котла
Алгоритм такой: определите мощность насоса в ваттах и его cos φ, переведите в ВА, заложите запас 2,5-3,5 раза на пусковой ток и сверьте с паспортной перегрузочной способностью модели, выберите топологию (онлайн для постоянной нагрузки котельной, линейно-интерактивный с большим запасом – для редких включений), убедитесь, что на выходе чистая синусоида, и рассчитайте автономию по формуле под нужное время работы.
Подобрать конкретную модель под котёл удобно в разделе ИБП для котла Hiden, а для скважинного насоса и водоснабжения загородного дома – в подборке ИБП для загородного дома Hiden. Если котельная расположена рядом с жилыми помещениями, посмотрите также бесшумные ИБП Hiden. Общие понятия и классификация источников бесперебойного питания разобраны в статье «Источник бесперебойного питания» в Википедии.
